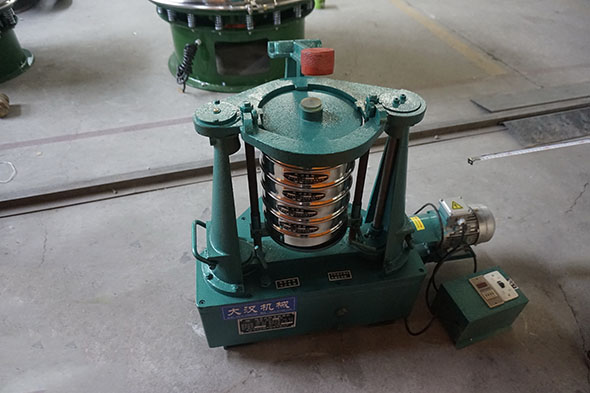

拍擊式標準振篩機(拍擊篩)產品概述:

BZJ-200型拍擊式標準振篩機(拍擊篩)主要由機座、篩與傳動機構等部分組成。本拍擊篩可配備專用夾具、即可裝夾Φ200試驗篩，又可裝Φ75、Φ100套篩，裝夾方便靈活，夾緊牢靠，并能自動停機。

拍擊式標準振篩機主要技術參數:

序號	名稱	單位	數值
1	篩子直徑	毫米	φ200、φ100、φ75
2	篩子層次	層	7
3	200實驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	排擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	功率	0.37千瓦
10	轉速	轉/分	1400
11	外形尺寸	毫米	長×寬×高433×432×785

拍擊式標準振篩機(拍擊篩)工作原理

拍擊篩工作原理

電機通過同步帶，帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，頂擊拍錘，拍擊試驗篩，使試驗篩、分樣篩中的物料篩分。

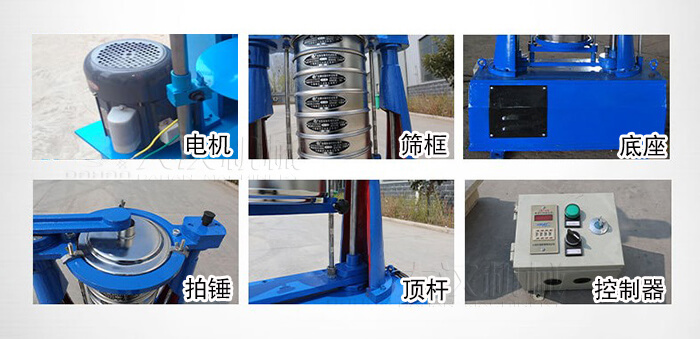

拍擊式標準振篩機細節(jié)：

拍擊式標準振篩機(拍擊篩)主要用途:

BZJ-200型拍擊式標準振篩機(拍擊篩)可篩分多種特性的產品。適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查。該拍擊篩是在原拍擊式標準振篩機的基礎上進行了合理的革新，改善了原機座的構造。結構更加緊湊，機身重量減輕，產品更加耐用、輕捷、方便，維護更加簡單，配件易修易購，可廣泛應用于地質、粉末冶金、磨料、粉體、化工、建材、醫(yī)藥、國防等部門實驗室篩分檢測，尤其適用于金剛石微粉、超硬材料行業(yè)生產分級工序高強度、大頻率地反復使用．

拍擊式標準振篩機適用范圍：

拍擊式標準振篩機亦廣泛用于地質、冶金、粉體、化工、建工水泥、醫(yī)藥、國防等部門科研生產實驗室，對物料進行篩分檢測

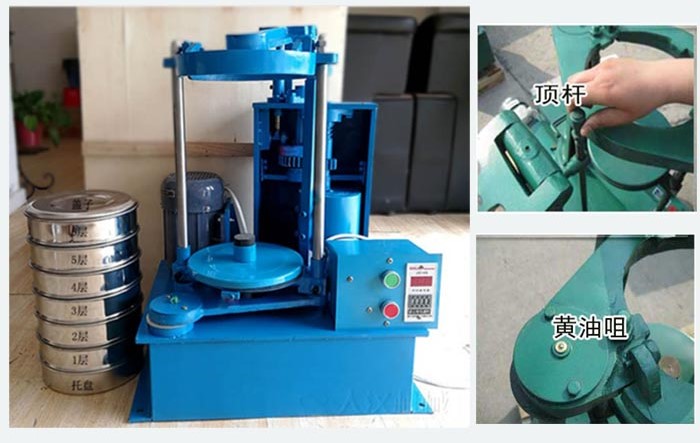

拍擊篩使用步驟

易損件詳細表

序號	零件名稱	材料	備注
1	軸承	6011	標準件
2	橡皮塞	各一件	標準件
3	上偏心輪	45	調質處理
4	下偏心輪	45	調質處理
5	上墊盤	45	調質處理
6	下墊盤	45	調質處理
7	滑塊	HT200
8	16牙斜齒輪	45	高頻淬火
9	大斜齒輪	45	高頻淬火
10	26牙斜齒輪	45	高頻淬火
11	小斜齒輪	45	高頻淬火
